Aufbau des Akkupack und Einbau in die Akkuflasche

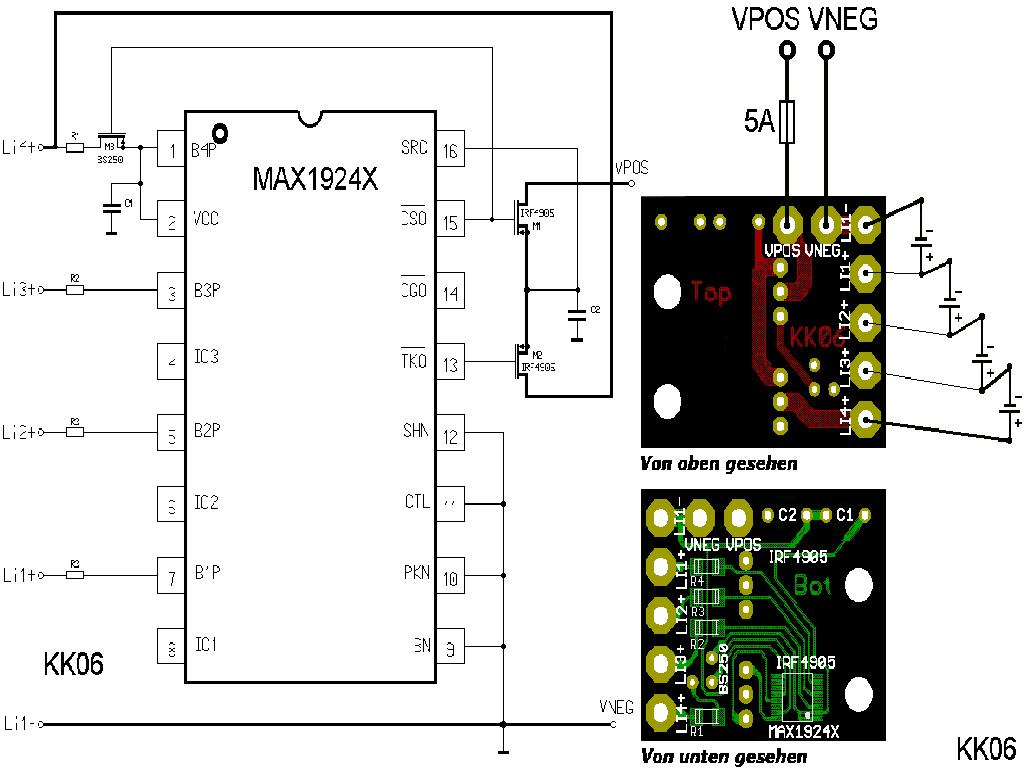

!!! Li-Inonen Akku benötigen zwingend eine Schutzbeschaltung

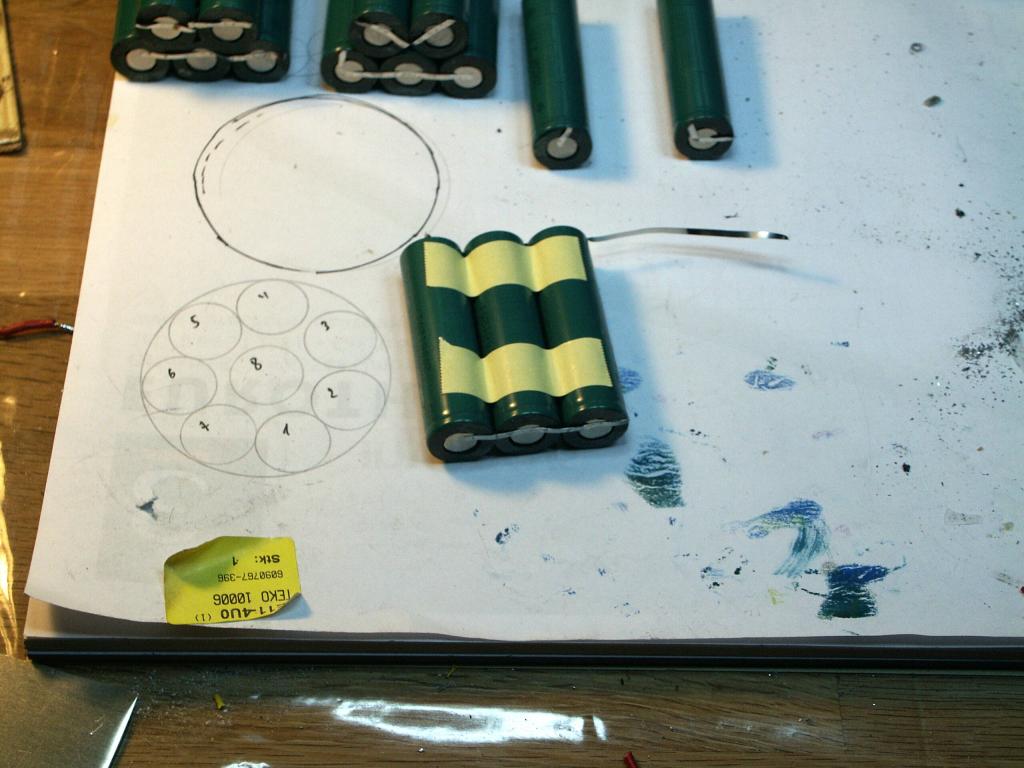

Ermittlung des Platzbedarfes

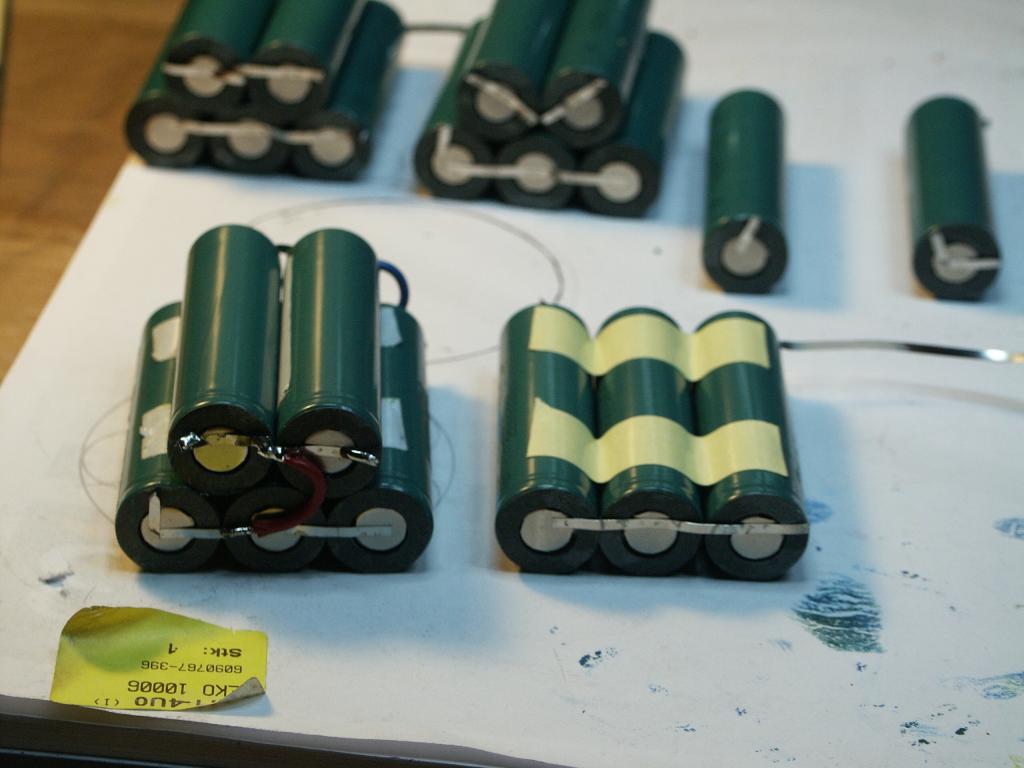

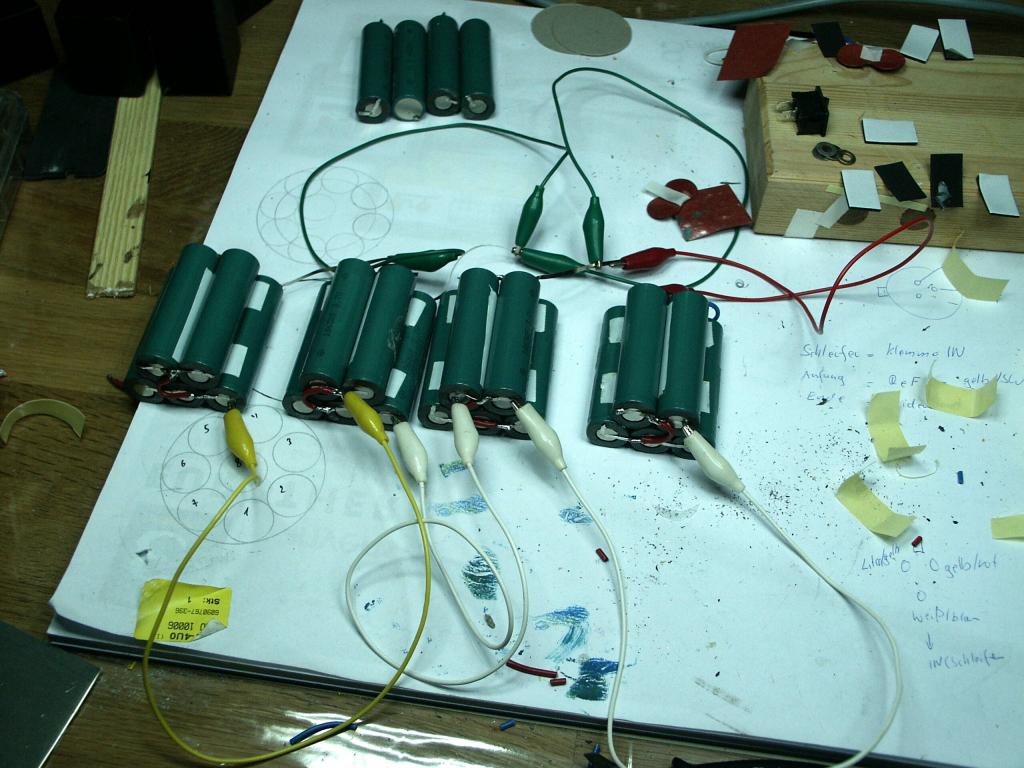

Umbau und Neuplazierung der Akkus.

Alle vier Akkupacks

Einbau in die Akkuflasche
Trennung der einzelnen Akkupack mittels dünner Pertinaxscheiben zur Isolierung untereinander

Der ganze Akkublock ist noch einmal in Luftpolsterfolie eingepackt.

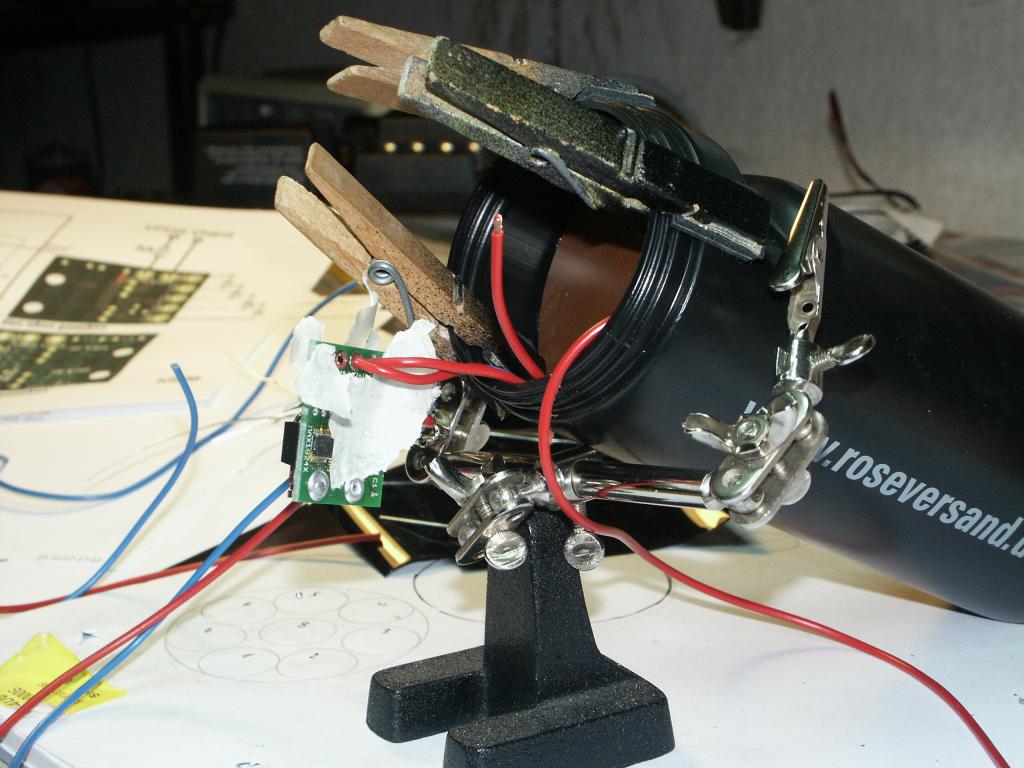

Unter der Folie ist die zwingend nötige Schutzbeschaltung zur erahnen

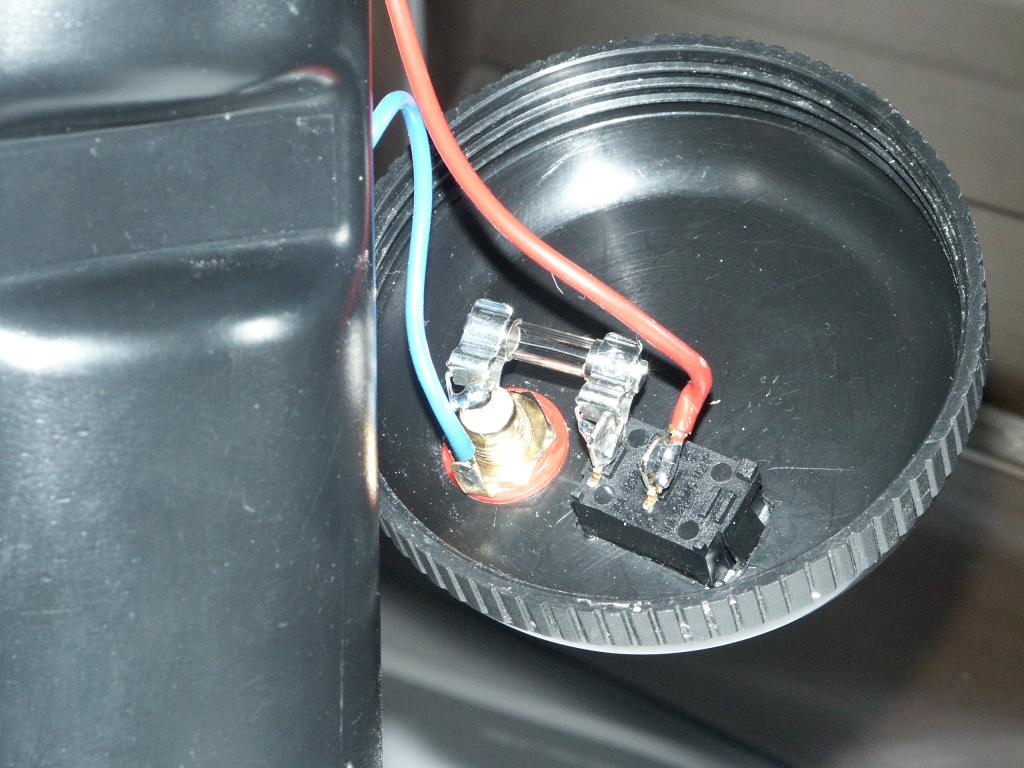

Im Deckel befindet sich der Ein/Ausschalter und eine Vorsicherung und die Buchse für die Ausgangsspannung

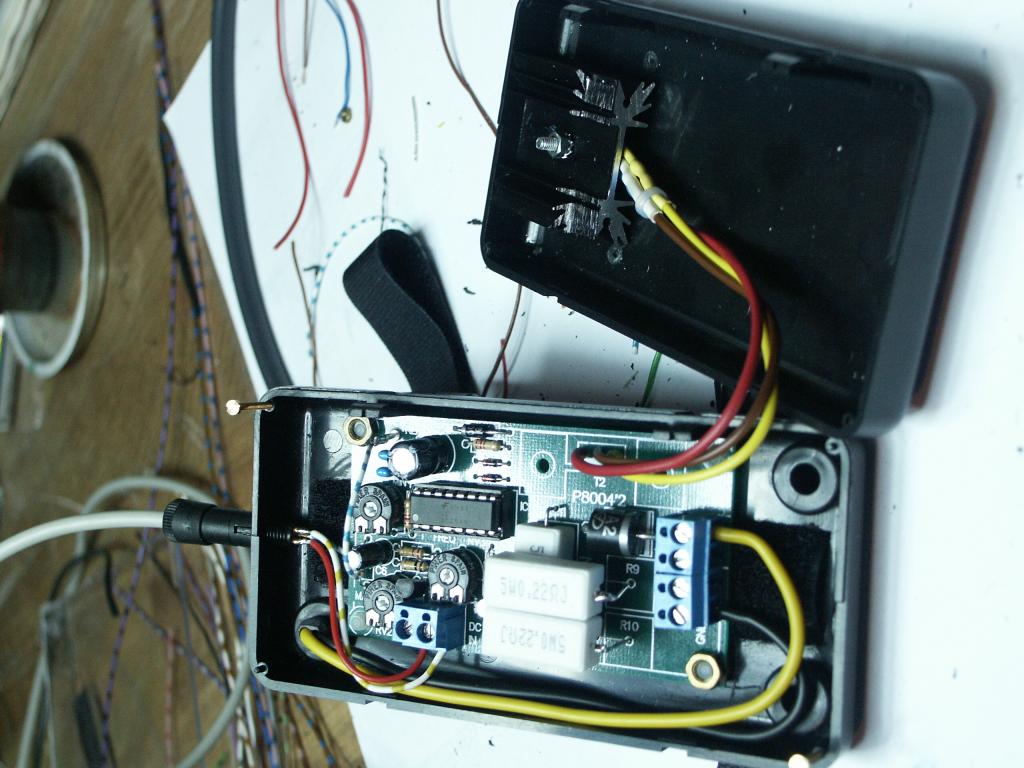

Der DC-Pulsbreitenregler, Der Kühlkörper wird flach im Gehäuseoberteil montiert. Links ist der Miniaturstecker für das am Lenker befindliche Potentiometer zu sehen.

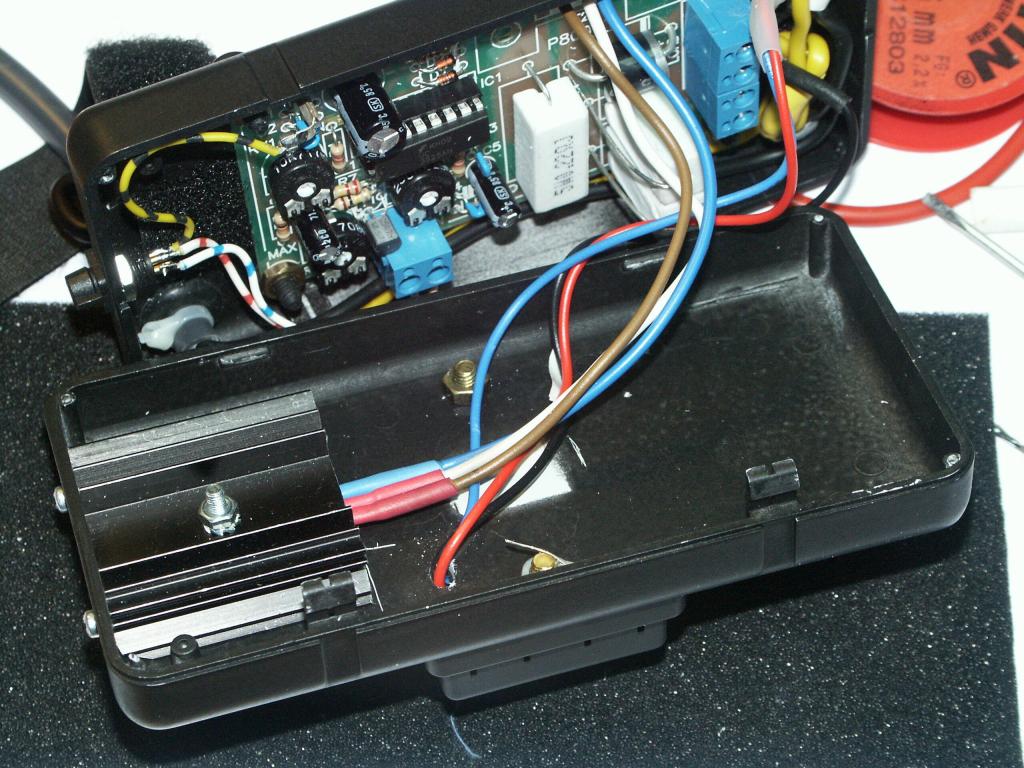

Man sieht die Kühlkörperbefestigung und auch die Durchführung zur Spannungsanzeige, welche sich auf dem Oberteil befindet
